軸承用密封件產品的分類
來源：廣東東晟密封科技有限公司更新時間：2017-02-06
軸承用密封件產品的分類
通常密封對軸承產品來講是必不可少的。密封件產品可以防止外部灰塵、水、有害氣體等進入軸承的內部，也可以防止潤滑劑流失和減少環境污染。選擇密封裝置時，應著重考慮軸承的潤滑形式（脂或油）、密封部位的線速度、支承安裝誤差密封圈摩擦及由之產生的溫升、允許空間，乃至成本等等。
軸承的密封件產品可以設置在軸承的支承部位上，也可直接設置在軸承上。不論密封件產品在哪一個部位，按結構形式都可劃分為非接觸式和接觸式密封件產品兩大類。
一、非接觸式密封件產品非接觸式密封件是利用小縫隙的密封方式，幾乎無摩擦，因而溫升小且無磨損，較適宜用于高速旋轉的軸承產品上。
簡單間隙密封對脂潤滑有較好的密封效果，適于在脂潤滑、周圍塵埃少、環境干燥的條件下使用。簡單間隙密封的縫隙寬約為0.1～0.2mm，在空間允許的范圍內應盡可能的長，以提高密封效果。
在軸承箱內徑面或軸上開幾條環形槽可提高密封效果，采用脂潤滑的情況下，因環形槽內能保存潤滑脂，從而起到防止外部雜物侵入的作用。
如果密封間隙有回流設計（軸上有溝槽、離心環、螺旋槽等），則此種密封也可用于油潤滑的場合。
為延長縫隙長度，提高密封效果，可開設多層迷宮式通道，即構成所謂迷宮式密封。主要用于脂潤滑。如果縫隙內填潤滑脂，則密封效果更好，可防止外部塵埃或水分侵入。

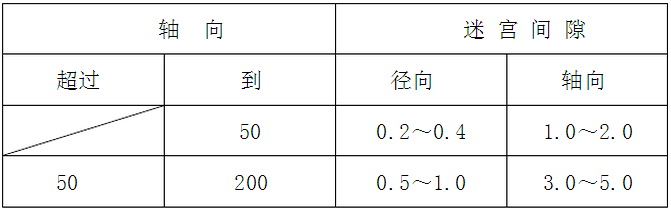

在軸向組合成凹凸式迷宮通路的密封件產品，多用于整體式軸承箱。徑向組合成凹凸式通路的迷宮密封，多用于剖分式軸承箱。軸有傾斜時，迷宮通路亦傾斜設置，以免凹凸部相互干涉。迷宮式密封，多用于剖分式軸承箱。軸有傾斜時，迷宮通路亦傾斜設置，以免凹凸部相互干涉。迷宮式密封的徑向及軸向間隙，通常采用下表所示值:
接觸式密封件是施加一定接觸壓力將彈性體密封圈壓在滑動面上進行密封的。一般，接觸密封的密封性能比非接觸密封好，但摩擦轉矩及溫升較高。
毛氈密封圈為簡單，主要用于脂潤滑，可防止細小塵埃，但難以避免油浸透毛氈及從毛氈流出。為提高密封效果，多用剖面大致呈Z形脂密封圈或呈GS形密封圈來代替毛氈密封圈。在裝入密封槽以前，毛氈圈或毛氈條應在大約80℃的油中浸透。
旋轉軸唇形密封圈在接觸式密封中應用為普遍。通常密封唇通過環形螺旋彈簧施加適當的接觸壓力緊貼在軸上，能軸的擺動，密封效果良好。 密封唇的方向應隨使用目的而異，欲防止外部液體或塵埃侵入時方向朝外，欲防止潤滑劑流出時方向朝里。對滾針軸承，可采用專門的小截面密封圈。
V型密封圈，以唇部接觸端面，并向端面施加一輕的軸向力，腄脂潤滑，也可用于油潤滑。在低速時，密封唇可較大的端面側擺。當線速度超過12m/s時，在離心力作用下，密封圈與軸成松動配合，需用堅固帶等固定。V形圈良好的密封性能主要原因在于圈體能起拋油環的作用。因此，使用脂潤滑時，密封圈一般配置在軸承座外面，以防止外部雜物進入軸承內部；而使用油潤滑時，通常配置在軸承座內，密封唇背向軸承，以防止內部潤滑油泄漏。

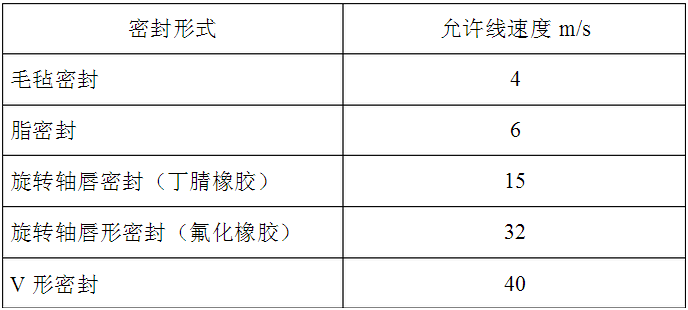

接觸式密封圈產品的允許速度因滑動表面粗糙度、精度、潤滑、使用溫度等不同而不同，參考值如下表所示：
三、組合密封件產品
在塵埃、水分等非常多的環境或不允許有潤滑劑泄漏的場合，往往綜合運用各種密封形式，以達到更好的密封效果。
四、密封軸承
非接觸式密封軸承一般帶有鋼板沖壓蓋和橡膠密封圈兩種。前者密封間隙較大，只適用于防塵；后者密封間隙較小，在保持良好的防塵作用下還具有比鋼板沖壓蓋更好的密封性能。非接觸式密封軸承的極限轉速與同類的基本結構軸承相同。接觸式密封軸承的密封裝置一般由橡膠及其它輔助零件組成，橡膠密封圈的唇口是以一定的貼合力緊貼軸承的旋轉部位，從而起到良好的防塵和防水的作用。接觸式密封軸承的極限轉速約為同類型的基本結構軸承極限轉速的60％左右。
在一般工況條件下，選用合適的密封軸承具有結構簡潔、密封可靠、終身免維護的優點。
