旋轉格來圈密封件
來源：廣東東晟密封科技有限公司更新時間：2016-12-13

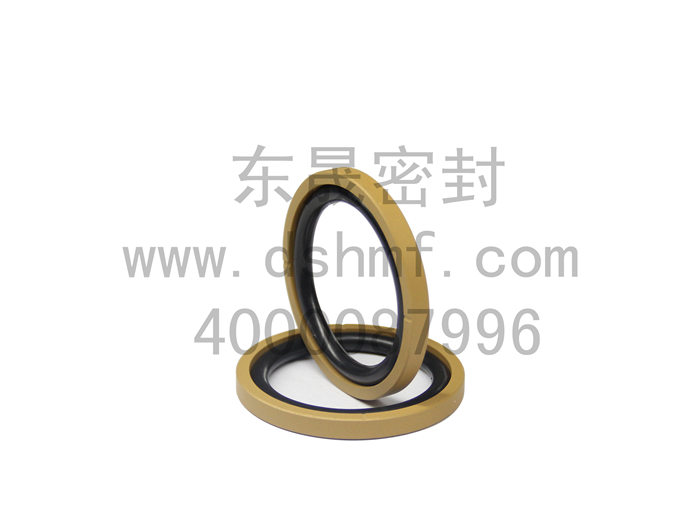

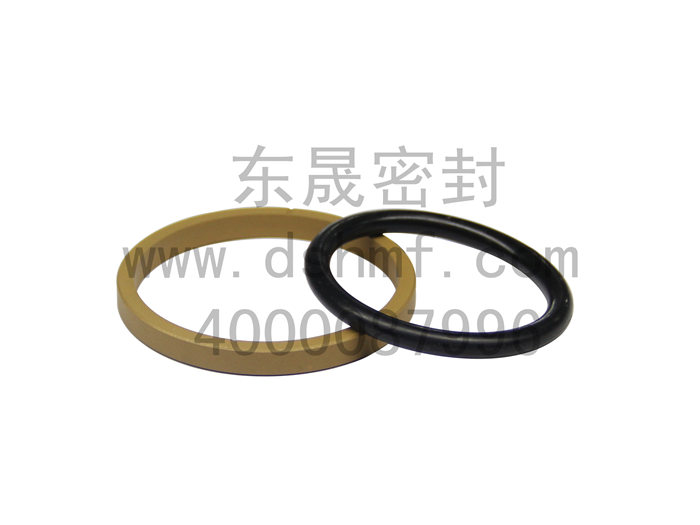

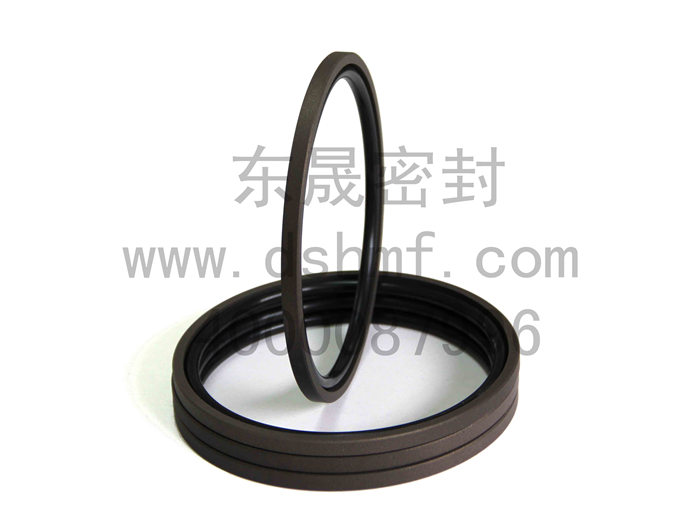

旋轉格來圈密封裝置由一個改性填充聚四氟乙烯材料的密封環格來圈和一個彈性施力的O型密封圈組合而成。
為適應高速和低速不同工況的需要，根據格來圈的截面大小不同，在密封面上加工了一個或兩個環形溝槽。
該溝槽具有以下功能：由于提高了密封表面的比壓，因此提高了密封效果；形成一個潤滑油腔，從而降低了摩擦力。
為了保證介質壓力能作用到O型密封圈上，在格來圈的側面開有若干條徑向溝槽，用以托住O型密封圈。格來圈的背面，設計成內凹弧形，使之增加接觸面，并防止格來圈隨軸產生旋轉。
旋轉格來圈具有如下優點：
1）內圓密封或外圓密封均能適用；
2）具有潤滑腔，摩擦力小，無粘滯現象，起動時不爬行；
3）抗磨性和尺寸穩定性好。
旋轉格來圈密封裝置應用于有旋轉或擺動運動的軸、桿、銷、旋轉接頭等處的動密封。它可承受兩側壓力或交變壓力的作用。
工作壓力:不大于30MPa（1m/s時)，或不大于20MPa（2m/s時)；
工作溫度:-54~+200℃（取決于O形密封圈的材質）；
為適應高速和低速不同工況的需要，根據格來圈的截面大小不同，在密封面上加工了一個或兩個環形溝槽。
該溝槽具有以下功能：由于提高了密封表面的比壓，因此提高了密封效果；形成一個潤滑油腔，從而降低了摩擦力。
為了保證介質壓力能作用到O型密封圈上，在格來圈的側面開有若干條徑向溝槽，用以托住O型密封圈。格來圈的背面，設計成內凹弧形，使之增加接觸面，并防止格來圈隨軸產生旋轉。
旋轉格來圈具有如下優點：
1）內圓密封或外圓密封均能適用；
2）具有潤滑腔，摩擦力小，無粘滯現象，起動時不爬行；
3）抗磨性和尺寸穩定性好。
旋轉格來圈密封裝置應用于有旋轉或擺動運動的軸、桿、銷、旋轉接頭等處的動密封。它可承受兩側壓力或交變壓力的作用。
工作壓力:不大于30MPa（1m/s時)，或不大于20MPa（2m/s時)；
工作溫度:-54~+200℃（取決于O形密封圈的材質）；
工作介質：石油基液壓油、難燃液、環保液壓液（生物油）、水、空氣等。
