雙O組合防塵圈DPE的型號規格表及溝槽尺寸

來源：東莞市東晟密封件科技有限公司 - www.yhinjso.cn更新時間：2015-06-30

雙O組合防塵圈 Scrapers - DPE
雙O組合防塵圈DPE的型號規格表及溝槽尺寸
公司名稱：廣東東莞東晟密封件科技有限公司


型號	規格						型號	規格
訂貨號	d h9	D H9	H	L +0.2	D1	R1	訂貨號	d h9	D H9	H	L +0.2	D1	R1
DPE0200	20	27.6	4	4.2	21	0.4	DPE1550	155	171	11	11.5	157	2
DPE0250	25	32.6	4	4.2	26	0.4	DPE1600	160	176	11	11.5	162	2
DPE0280	28	35.6	4	4.2	29	0.4	DPE1650	165	181	11	11.5	167	2
DPE0300	30	37.6	4	4.2	31	0.4	DPE1700	170	186	11	11.5	172	2
DPE0350	35	42.6	4	4.2	36	0.4	DPE1750	175	191	11	11.5	177	2
DPE0360	36	43.6	4	4.2	37	0.4	DPE1800	180	196	11	11.5	182	2
DPE0400	40	48.8	6	6.3	41.5	1.2	DPE1900	190	206	11	11.5	192	2
DPE0420	42	50.8	6	6.3	43.5	1.2	DPE2000	200	216	11	11.5	202	2
DPE0450	45	53.8	6	6.3	46.5	1.2	DPE2100	210	226	11	11.5	212	2
DPE0500	50	58.8	6	6.3	51.5	1.2	DPE2200	220	236	11	11.5	222	2
DPE0560	56	64.8	6	6.3	57.5	1.2	DPE2300	230	246	11	11.5	232	2
DPE0600	60	68.8	6	6.3	61.5	1.2	DPE2400	240	256	11	11.5	242	2
DPE0630	63	71.8	6	6.3	64.5	1.2	DPE2500	250	266	11	11.5	252	2
DPE0650	65	73.8	6	6.3	66.5	1.2	DPE2600	260	276	11	11.5	262	2
DPE0700	70	82.2	7.7	8.1	72	2	DPE2700	270	286	11	11.5	272	2
DPE0750	75	87.2	7.7	8.1	77	2	DPE2800	280	296	11	11.5	282	2
DPE0800	80	92.2	7.7	8.1	82	2	DPE2900	290	306	11	11.5	292	2
DPE0850	85	97.2	7.7	8.1	87	2	DPE3000	300	316	11	11.5	302	2
DPE0900	90	102.2	7.7	8.1	92	2	DPE3100	310	326	11	11.5	312	2
DPE0950	95	107.2	7.7	8.1	97	2	DPE3200	320	336	11	11.5	322	2
DPE1000	100	112.2	7.7	8.1	102	2	DPE3300	330	346	11	11.5	332	2
DPE1050	105	117.2	7.7	8.1	107	2	DPE3350	335	351	11	11.5	337	2
DPE1100	110	122.2	7.7	8.1	112	2	DPE3400	340	356	11	11.5	342	2
DPE1150	115	127.2	7.7	8.1	117	2	DPE3500	350	366	11	11.5	352	2
DPE1200	120	132.2	7.7	8.1	122	2	DPE3600	360	376	11	11.5	362	2
DPE1250	125	137.2	7.7	8.1	127	2	DPE3700	370	386	11	11.5	372	2
DPE1300	130	142.2	7.7	8.1	132	2	DPE3750	375	391	11	11.5	377	2
DPE1350	135	147.2	7.7	8.1	137	2	DPE3800	380	396	11	11.5	382	2
DPE1400	140	156	11	11.5	142	2	DPE3900	390	406	11	11.5	392	2
DPE1450	145	161	11	11.5	147	2	DPE4000	400	424	14.8	15.5	403	2
DPE1500	150	166	11	11.5	152	2	DPE4100	410	434	14.8	15.5	413	2
DPE4200	420	444	14.8	15.5	423	2	DPE6300	630	654	14.8	15.5	633	2
DPE4300	430	454	14.8	15.5	433	2	DPE6350	635	659	14.8	15.5	638	2
DPE4400	440	464	14.8	15.5	443	2	DPE6750	675	702	17.2	18	678	2
DPE4450	445	469	14.8	15.5	448	2	DPE6800	680	707	17.2	18	683	2
DPE4500	450	474	14.8	15.5	453	2	DPE6900	690	717	17.2	18	693	2
DPE4600	460	484	14.8	15.5	463	2	DPE7000	700	727	17.2	18	703	2
DPE4650	465	489	14.8	15.5	468	2	DPE7100	710	737	17.2	18	713	2
DPE4700	470	494	14.8	15.5	473	2	DPE7300	730	757	17.2	18	733	2
DPE4750	475	499	14.8	15.5	478	2	DPE7500	750	777	17.2	18	753	2
DPE4800	480	504	14.8	15.5	483	2	DPE7600	760	787	17.2	18	763	2
DPE4900	490	514	14.8	15.5	493	2	DPE7650	765	792	17.2	18	768	2
DPE4950	495	519	14.8	15.5	498	2	DPE7800	780	807	17.2	18	783	2
DPE5000	500	524	14.8	15.5	503	2	DPE7900	790	817	17.2	18	793	2
DPE5100	510	534	14.8	15.5	513	2	DPE8000	800	827	17.2	18	803	2
DPE5200	520	544	14.8	15.5	523	2	DPE8100	810	837	17.2	18	813	2
DPE5250	525	549	14.8	15.5	528	2	DPE8200	820	847	17.2	18	823	2
DPE5500	550	574	14.8	15.5	553	2	DPE8300	830	857	17.2	18	833	2
DPE5700	570	594	14.8	15.5	573	2	DPE8500	850	877	17.2	18	853	2
DPE5800	580	604	14.8	15.5	583	2	DPE8700	870	897	17.2	18	873	2
DPE5850	585	609	14.8	15.5	588	2	DPE8800	880	907	17.2	18	883	2
DPE5900	590	614	14.8	15.5	593	2	DPE8850	885	912	17.2	18	888	2
DPE6000	600	624	14.8	15.5	603	2	DPE8900	890	917	17.2	18	893	2
DPE6050	605	629	14.8	15.5	608	2	DPE9000	900	927	17.2	18	903	2
DPE6200	620	644	14.8	15.5	623	2	DPE9100	910	937	17.2	18	913	2

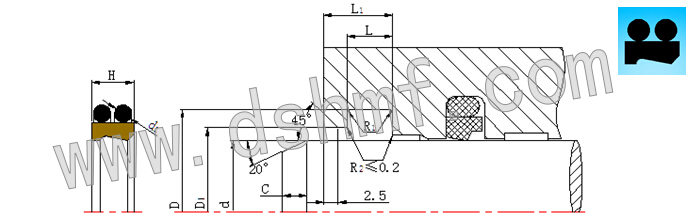

雙O組合防塵圈 - 公制溝槽尺寸(mm)
軸徑 d h9		溝槽底徑 D H9		H	槽寬L+0.2		L1	D1	O型圈線徑d1			R1≤	C≥
20~36		d+7.6		4	4.2		8.2	d+1	1.8			0.4	3
40~65		d+8.8		6	6.3		10.3	d+1.5	2.65			1.2	4
70~135		d+12.2		7.7	8.1		12.1	d+2	3.55			2	6
140~390		d+16		11	11.5		15.5	d+2	5.3			2	8
400~650		d+24		14.8	15.5		19.5	d+3	7			2	8
675~910		d+27		17.2	18		22	d+3	8.4			2	11
