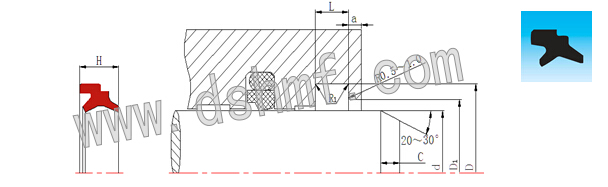

馬鞍型防塵DAM的型號規格表及溝槽尺寸
來源：東莞市東晟密封件科技有限公司 - www.yhinjso.cn更新時間：2015-07-08
|
馬鞍型防塵 Scrapers - DAM 馬鞍型防塵 Scrapers - DAM的型號規格表及溝槽尺寸 公司名稱：廣東東莞東晟密封件科技有限公司 |
|
防塵圈 型號 |
防塵圈 規格 |
防塵圈 型號 |
防塵圈 規格 |
|||||||||||
| 訂貨號 |
d h9 |
D H9 |
L +0.2 |
D1 h11 |
a min |
H | 訂貨號 |
d h9 |
D H9 |
L +0.2 |
D1 h11 |
a min |
H | |
| DAM0100 | 10 | 18 | 6 | 13.5 | 2 | 8 | DAM1050 | 105 | 117 | 8.2 | 110 | 3 | 11 | |
| DAM0120 | 12 | 20 | 6 | 15.5 | 2 | 8 | DAM1100 | 110 | 122 | 8.2 | 115 | 3 | 11 | |
| DAM0140 | 14 | 22 | 6 | 17.5 | 2 | 8 | DAM1150 | 115 | 127 | 8.2 | 120 | 3 | 11 | |
| DAM0150 | 15 | 23 | 6 | 18.5 | 2 | 8 | DAM1200 | 120 | 132 | 8.2 | 125 | 3 | 11 | |
| DAM0160 | 16 | 24 | 6 | 19.5 | 2 | 8 | DAM1250 | 125 | 137 | 8.2 | 130 | 3 | 11 | |
| DAM0180 | 18 | 26 | 6 | 21.5 | 2 | 8 | DAM1300 | 130 | 142 | 8.2 | 135 | 3 | 11 | |
| DAM0200 | 20 | 28 | 6 | 23.5 | 2 | 8 | DAM1350 | 135 | 147 | 8.2 | 140 | 3 | 11 | |
| DAM0220 | 22 | 30 | 6 | 25.5 | 2 | 8 | DAM1400 | 140 | 152 | 8.2 | 145 | 3 | 11 | |
| DAM0240 | 14 | 22 | 6 | 17.5 | 2 | 8 | DAM1450 | 145 | 157 | 8.2 | 150 | 3 | 11 | |
| DAM0250 | 15 | 23 | 6 | 18.5 | 2 | 8 | DAM1500 | 150 | 162 | 8.2 | 155 | 3 | 11 | |
| DAM0280 | 18 | 26 | 6 | 21.5 | 2 | 8 | DAM1550 | 155 | 167 | 8.2 | 160 | 3 | 11 | |
| DAM0300 | 30 | 38 | 6 | 33.5 | 2 | 8 | DAM1600 | 160 | 172 | 8.2 | 165 | 3 | 11 | |
| DAM0320 | 32 | 40 | 6 | 35.5 | 2 | 8 | DAM1650 | 165 | 177 | 8.2 | 170 | 3 | 11 | |
| DAM0350 | 35 | 43 | 6 | 38.5 | 2 | 8 | DAM1700 | 170 | 182 | 8.2 | 175 | 3 | 11 | |
| DAM0360 | 36 | 44 | 6 | 39.5 | 2 | 8 | DAM1800 | 180 | 192 | 8.2 | 185 | 3 | 11 | |
| DAM0370 | 37 | 45 | 6 | 40.5 | 2 | 8 | DAM1850 | 185 | 197 | 8.2 | 190 | 3 | 11 | |
| DAM0380 | 38 | 46 | 6 | 41.5 | 2 | 8 | DAM1900 | 190 | 202 | 8.2 | 195 | 3 | 11 | |
| DAM0400 | 40 | 48 | 6 | 43.5 | 2 | 8 | DAM1950 | 195 | 207 | 8.2 | 200 | 3 | 11 | |
| DAM0420 | 42 | 50 | 6 | 45.5 | 2 | 8 | DAM2000 | 200 | 212 | 8.2 | 205 | 3 | 11 | |
| DAM0450 | 45 | 53 | 6 | 48.5 | 2 | 8 | DAM2050 | 205 | 220 | 9.5 | 212 | 3 | 13 | |
| DAM0460 | 46 | 54 | 6 | 49.5 | 2 | 8 | DAM2100 | 210 | 225 | 9.5 | 217 | 3 | 13 | |
| DAM0480 | 48 | 56 | 6 | 51.5 | 2 | 8 | DAM2200 | 220 | 235 | 9.5 | 227 | 3 | 13 | |
| DAM0500 | 50 | 58 | 6 | 53.5 | 2 | 8 | DAM2250 | 225 | 240 | 9.5 | 232 | 3 | 13 | |
| DAM0520 | 52 | 60 | 6 | 55.5 | 2 | 8 | DAM2400 | 240 | 255 | 9.5 | 247 | 3 | 13 | |
| DAM0550 | 55 | 63 | 6 | 58.5 | 2 | 8 | DAM2500 | 250 | 265 | 9.5 | 257 | 3 | 13 | |
| DAM0560 | 56 | 64 | 6 | 59.5 | 2 | 8 | DAM2600 | 260 | 275 | 9.5 | 267 | 3 | 13 | |
| DAM0600 | 60 | 68 | 6 | 63.5 | 2 | 8 | DAM2750 | 275 | 290 | 9.5 | 282 | 3 | 13 | |
| DAM0630 | 63 | 71 | 6 | 66.5 | 2 | 8 | DAM2800 | 280 | 295 | 9.5 | 287 | 3 | 13 | |
| DAM0650 | 65 | 73 | 6 | 68.5 | 2 | 8 | DAM2900 | 290 | 305 | 9.5 | 297 | 3 | 13 | |
| DAM0680 | 68 | 76 | 6 | 71.5 | 2 | 8 | DAM3000 | 300 | 315 | 9.5 | 307 | 3 | 13 | |
| DAM0700 | 70 | 78 | 6 | 73.5 | 2 | 8 | DAM3100 | 310 | 325 | 9.5 | 317 | 3 | 13 | |
| DAM0750 | 75 | 83 | 6 | 78.5 | 2 | 8 | DAM3200 | 320 | 335 | 9.5 | 327 | 3 | 13 | |
| DAM0800 | 80 | 88 | 6 | 83.5 | 2 | 8 | DAM3500 | 350 | 365 | 9.5 | 357 | 3 | 13 | |
| DAM0850 | 85 | 93 | 6 | 88.5 | 2 | 8 | DAM3600 | 360 | 375 | 9.5 | 367 | 3 | 13 | |
| DAM0900 | 90 | 98 | 6 | 93.5 | 2 | 8 | DAM3700 | 370 | 385 | 9.5 | 377 | 3 | 13 | |
| DAM0950 | 95 | 103 | 6 | 98.5 | 2 | 8 | DAM4000 | 400 | 415 | 9.5 | 407 | 3 | 13 | |
| DAM1000 | 100 | 108 | 6 | 103.5 | 2 | 8 | DAM4400 | 440 | 455 | 9.5 | 447 | 3 | 13 | |
|
Installation Dimension table based on Metric Size 公制溝槽尺寸 |
||||||||||||||
| 軸徑 d h9 | 溝槽底徑 D H9 | 槽寬L+0.2 | D1 | a min | H | C≥ | ||||||||
| 10～100 | d+8 | 6 | d+3.5 | 2 | 8 | 5 | ||||||||
| 105～200 | d+12 | 8.2 | d+5 | 3 | 11 | 5 | ||||||||
| 205～440 | d+15 | 9.5 | d+7 | 3 | 13 | 7 | ||||||||
