聚四氟乙烯B型油封
- 代碼：聚四氟乙烯B型油封dsh
- 壓力≤(MPa)：-
- 速度≤(m/s)：-
- 溫度℃：-
- 材料：聚四氟乙烯（PTFE）、四氟
- 介質：-
- 應用：-
- 訂購熱線：400-0087-996
-PTFE油封B型

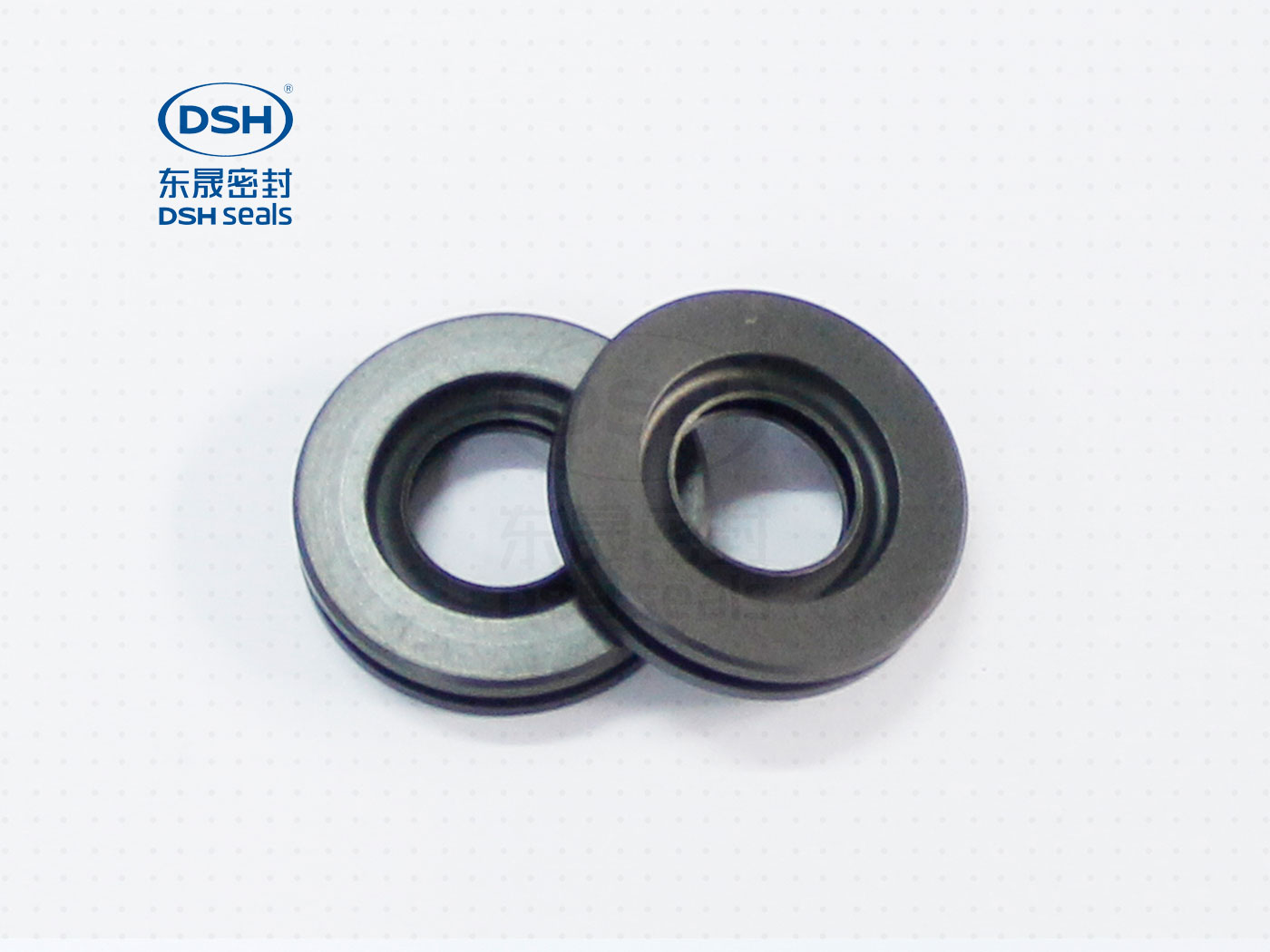

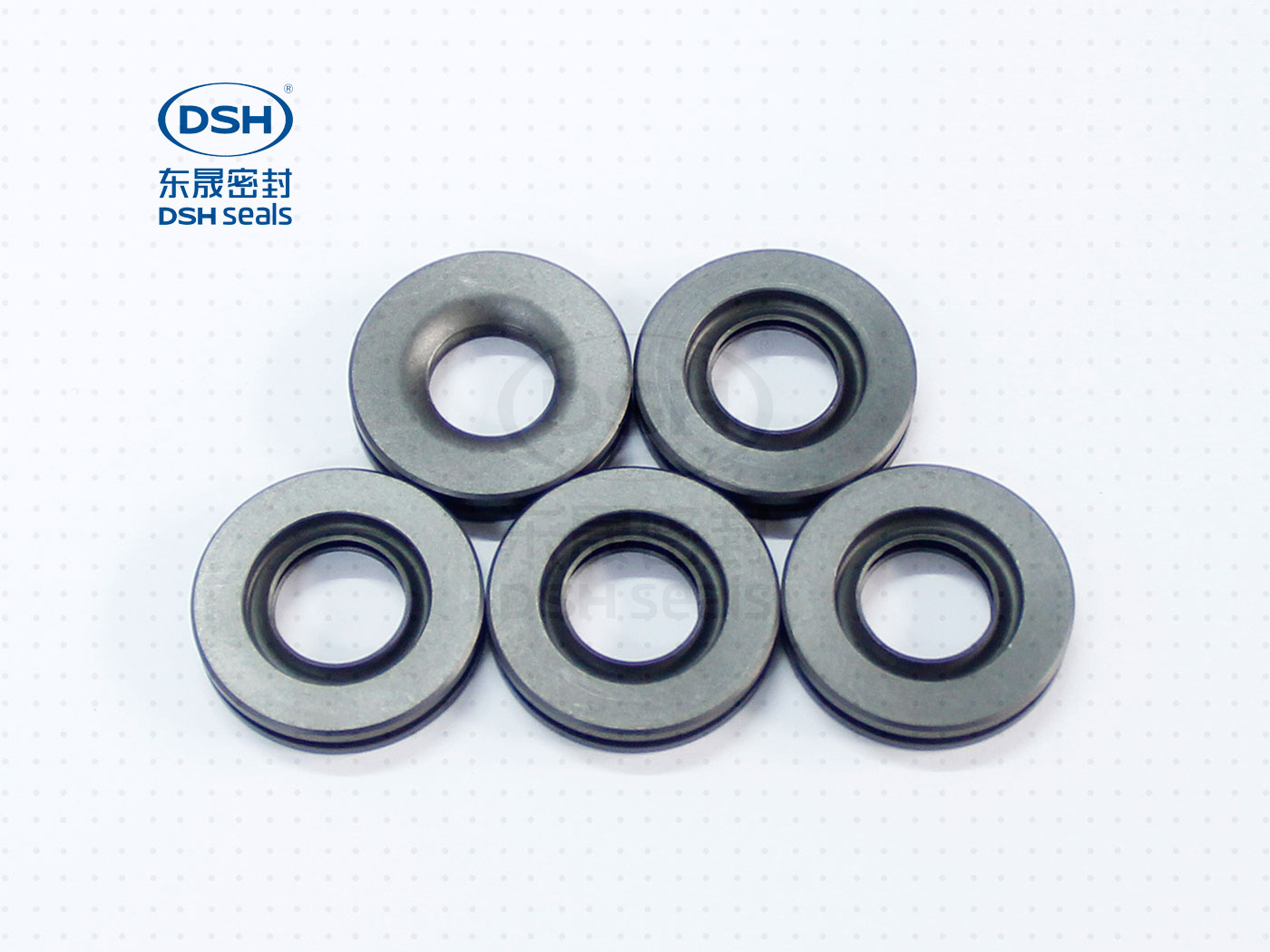

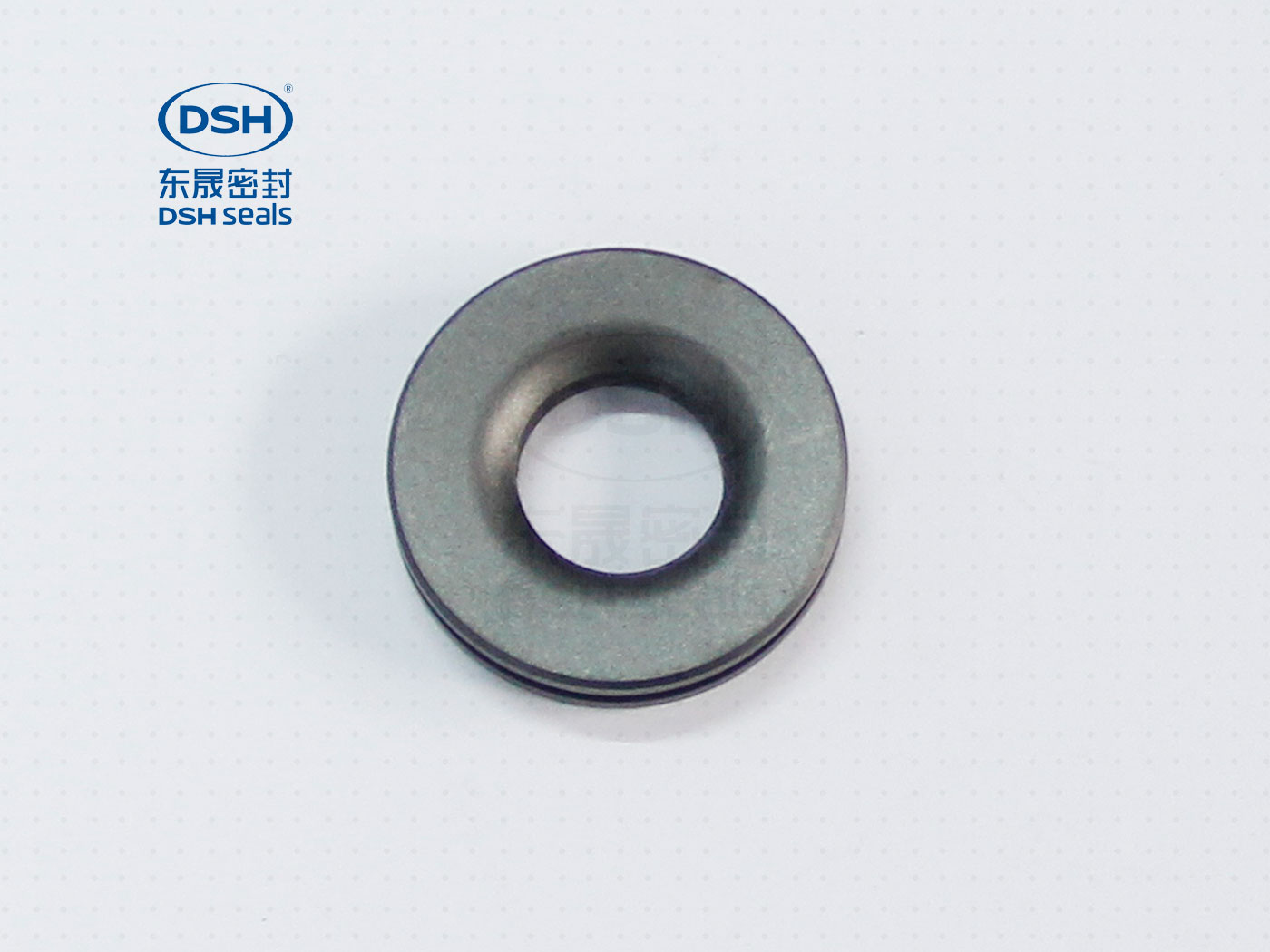

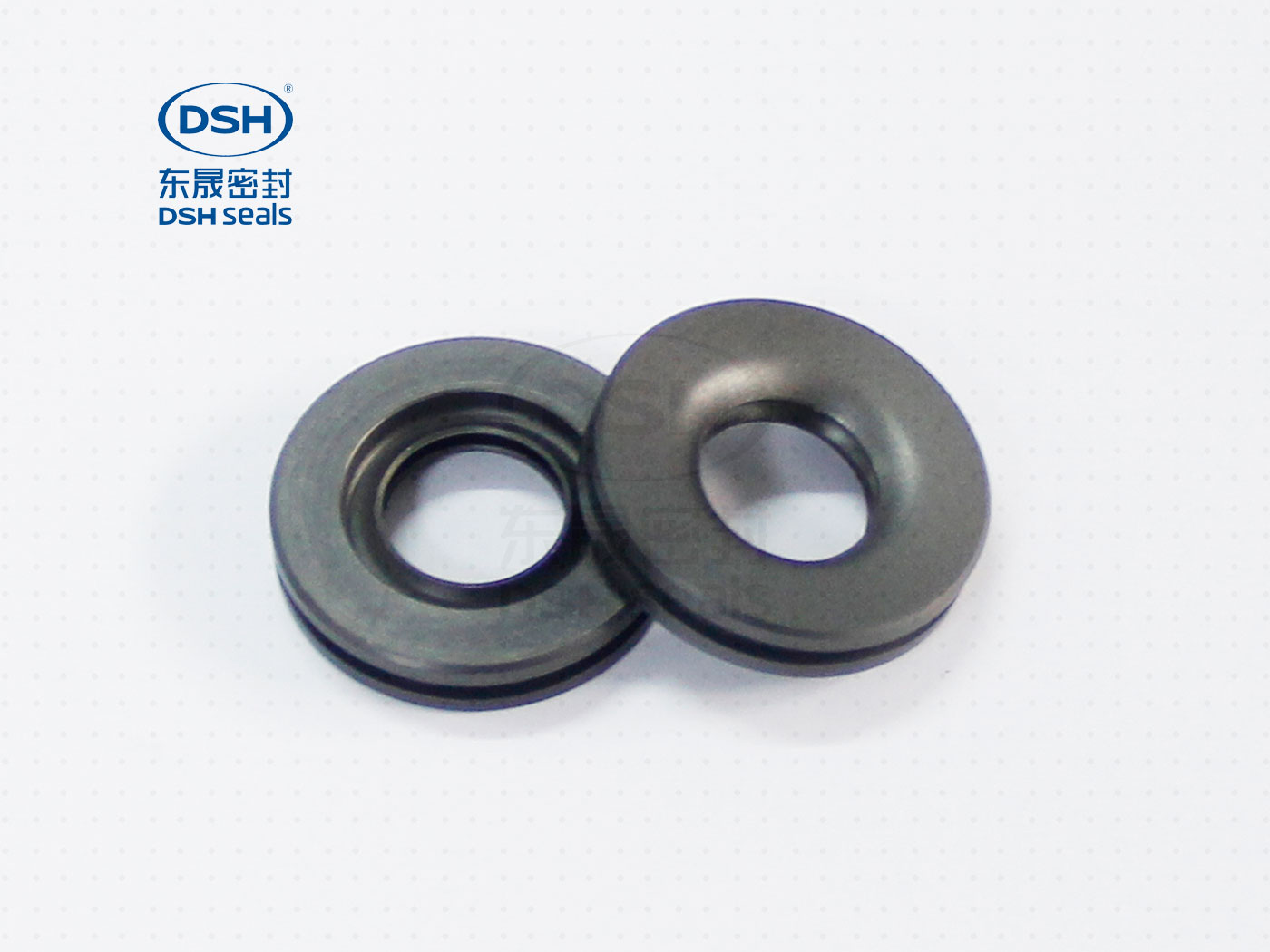

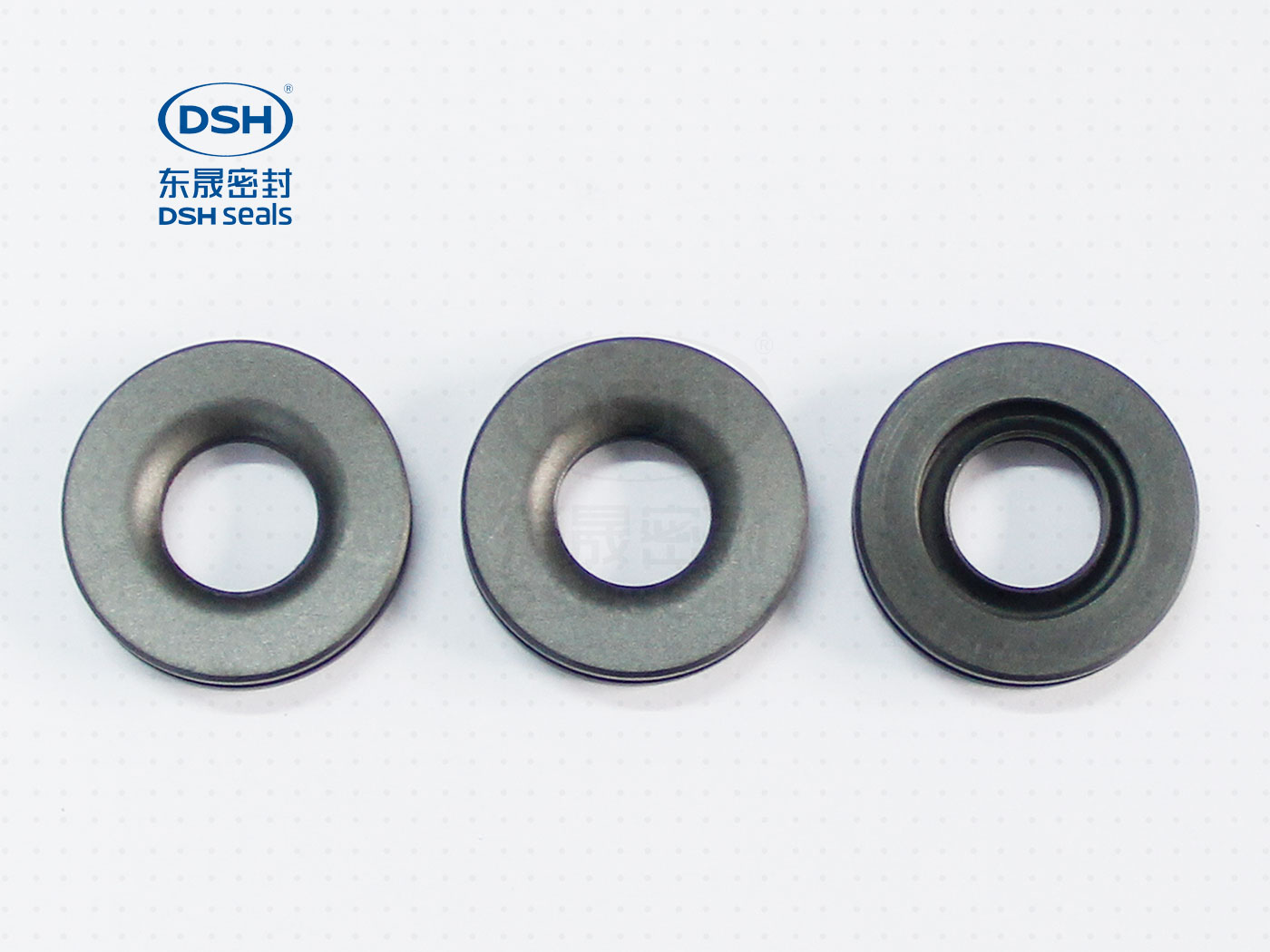

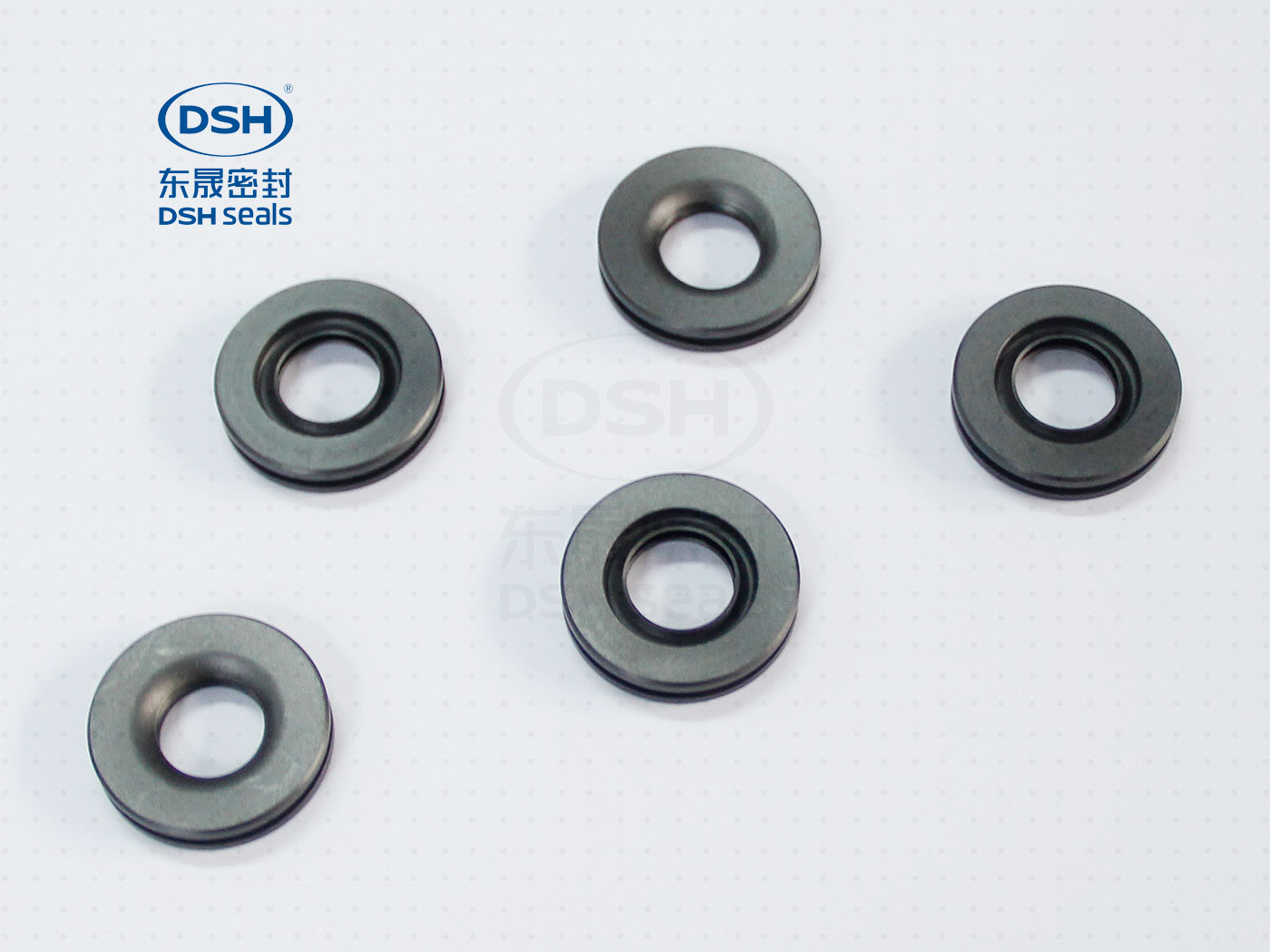

PTFE油封B型
|
密封件材料及作用說明 |
聚四氟乙烯（PTFE）樹脂是具有優異的耐高低溫、耐化學腐蝕、耐老化、高絕緣、不粘等性能（密封件行業應用領域），但由于其尺寸 |
|
全PTFE油封的B型油封 Different type of (all) PTFE oil seals.(PTFE) |
||||
|
形式 Type |
運轉條件 Rotary Condition |
主要性能與應 用Main Performance and Application |
||
|
A型 |
速度 Speed:30m/s 壓力 Pressure:5bar |
全鐵氟龍單密封唇，摩擦阻力小， 適于風車、泵、壓縮機、齒輪箱、引擎曲軸箱等各種應用。 Single lip teflon seal,low friction, suitable for windmill,pump,compressor,gearbox,engine bearing and other applications. |
|
|
B型 |
速度 Speed:18m/s 壓力 Pressure:30bar |
全鐵氟龍雙密封唇，適用壓力高達30bar， 適用于油壓馬達，泵，液壓油壓元件等應用。 Double lip teflon seal,use in high pressure 30bar,application in hydraulic motor,pump,hydraulic oil presses. |
|
|
C型 |
速度 Speed:8m/s 壓力 Pressure:3.5bar |
單密封唇彈力加強型，適用于 轉軸圓度不佳或偏擺較大的旋轉密封。 Flexibility reinforced single lip,suitable for poor roundness and largely swung rotary shaft sealing. |
|
|
D型 |
速度 Speed:8m/s 壓力 Pressure:3.5bar |
與C型相同，但增加圓周密封，可應用于多粉塵環境。 Same as type C,but added circumferential seal,can be used in heavy dust environment. |
|
|
E型 |
速度 Speed:30m/s 壓力 Pressure:5bar |
與A型相同，但增加圓周密封，可應用于多粉塵環境。 Same as A,but added circumferential seal,can be used in heavy dust environment. |
|
|
F型 |
速度 Speed:18m/s 壓力 Pressure:30bar |
與B型相同，但增加圓周密封，可應用于多粉塵環境。 Same as type B,but added circumferential seal,can be used in heavy dust environment. |
|
|
I型 |
速度 Speed:20m/s 壓力 Pressure:5bar |
密封唇壓力較高，適用于氣體及磨耗性流體。 Sealing lip can resist high pressure,apply in gas and abradability fluid. |
|
|
J型 |
速度 Speed:30m/s 壓力 Pressure:1.5bar |
密封唇壓力較低，主要應用于軸承的密封。 Low pressure-resistant,mainly apply in bearing sealing. |
|
|
H型 |
速度 Speed:8m/s 壓力 Pressure:20bar |
單密封唇V形彈簧加強，適用于轉軸圓度不佳或偏擺較大的密封。 Single lip with "V" spring reinforced,suitable for poor roundness and largely swung rotary shaft sealing. |
|
|
---------------- |
--------- |
東晟密封件的分割線------------------------------- | ||
|
PTFE油封材質選用 Material Selection for PTFE Oil Seals |
||
| 編號 No. |
密封件材 Material |
應用特性 Application Feature |
| 1 | 純鐵氟龍 Virgin PTFE |
適用于食品，制藥等制程
Suitable for foodstuff and pharmaceutical process.
|
| 2 | 玻纖填料鐵氟龍PTFE filled glass fiber |
改良的耐壓，耐磨性，抗化學性；較優的熱導性
Improved pressure-resistant, wear resistance, excellent chemical resistance and optimum thermal conductivity.
|
| 3 | 青銅填料鐵氟龍PTFE filled bronze |
耐高壓，耐磨耗，熱傳導性佳，特別適用于190℃以上的高溫場合
High pressure resistance, good thermal conductivity, abrasion
resistance, especially for applications in high temperature above 190 ℃.
|
| 4 | 石墨填料鐵氟龍PTFE filled graphite |
適用于短期無潤滑或長期潤滑不良的旋轉應用
Suitable for Short-term without lubrication or long-term bad
lubrication rotary applications.
|
| 5 | 碳纖填料鐵氟龍PTFE filled carbon fibre |
耐磨，耐壓性，良好熱導性，低透氣性
Excellent wear resistance and pressure resistance, good thermal conductivity,low-permeability
|
|
|
----------------- |
----------------------東晟密封件的分割線---------------------- |
|
鋼環及靜止密封墊材質選用 Steel ring and static gasket material selection |
||
| 編號 No. |
鋼環材 質Material |
應用特性 Application Feature |
| 1 | 碳鋼Carton steel |
標準材質，一般環境下潤滑油或潤滑脂之應用
Standard material, suitable for general environment of lubricating oil or grease.
|
| 2 | 304不銹鋼304 stainless steel |
腐蝕環境下潤滑油或潤滑脂之應用
Suitable for lubricating oil or grease under corrosive environment.
|
| 3 | 316不銹鋼316 stainless steel |
腐蝕性流體之密封
Corrosive fluid seal
|
| 編號 No. | 密封墊材質Material | 應用特性Application Feature |
| 1 | NBR |
標準材質，一般環境下潤滑油或潤滑脂之應用，適用溫度-40～100℃
Standard material, suitable for general environment of lubricating oil or grease, applicable temperature - 40 ~ 100 ℃
|
| 2 | FKM(Viton) |
高溫下潤滑油或潤滑脂之應用，適用溫度-20℃～200℃
Suitable for lubricating oil or grease under high temperature,
applicable tempreature - 20 ℃ ~ 200 ℃
|
|
----------------------東晟密封件的分割線---------------------- |
||
|
轉軸與溝槽的要求 Requirements of shaft and groove |
為充分發揮PTFE油封的優異性能與耐用性，并避免安裝不當導致密封件受損，軸的密封面與密封件溝槽必須有適當?shù)募庸ぁ０惭b時，聚四氟乙烯密封唇必須向壓力側。 |
|
軸 Shaft |
|
| ■軸表面硬度≧40HRC（潤滑不良或高速運轉的場合≧58HRC) | |
| Shaft surface hardness≧40HRC | |
| （poor lubrication or high speed occasion≧ 58HRC) | |
| ■表面研磨并拋光以去除銳角，表面粗度Ra=0.2～0.5 um, | |
| 真空應用Ra≦0.2um | |
|
Grinding and polishing the surface to remove the sharp angle, the surface roughness Ra=0.2～0.5 um,vacuum applications Ra≦0.2um |
|
| ■軸徑尺寸公差h11 Shaft dimensional tolerances h11 | |
| ■端面導角15° - 30° Face conduction angle 15° to 30° | |
| 溝槽Groove | |
| ■表面粗度Ra≦0.8um Surface roughness Ra≦0.8um | |
| ■溝槽尺寸公差H8 Groove dimensional tolerances H8 | |
| ■端面導角5° - 15° Face conduction angle 5° to 15° | |
|
----------------------東晟密封件的分割線---------------------- |
|
|
PTFE油封的標準尺寸（參選用） Standard size of PTFE oil seal(Reference only) 軸徑*外徑*寬度 diameter of axle* outer diameter*width(mm) |
|||
| 8*22*7～12 | 20*35*7～12 | 35*62*8～12 | 70*100*10～12 |
| 8*24*7～12 | 20*40*7～12 | 38*55*8～12 | 72*95*10～12 |
| 8*26*7～12 | 20*47*7～12 | 38*58*8～12 | 75*95*10～12 |
| 9*22*7～12 | 22*32*7～12 | 38*62*8～12 | 75*100*10～12 |
| 9*24*7～12 | 22*35*7～12 | 40*52*8～12 | 80*100*10～12 |
| 9*26*7～12 | 22*40*7～12 | 40*55*8～12 | 80*110*10～12 |
| 10*22*7～12 | 22*47*7～12 | 40*60*8～12 | 85*110*10～12 |
| 10*24*7～12 | 24*35*7～12 | 40*62*8～12 | 85*120*10～12 |
| 10*26*7～12 | 24*37*7～12 | 42*55*8～12 | 90*110*10～12 |
| 12*22*7～12 | 24*40*7～12 | 42*60*8～12 | 90*115*10～12 |
| 12*24*7～12 | 24*47*7～12 | 42*62*8～12 | 90*120*12 |
| 12*26*7～12 | 25*35*7～12 | 42*72*8～12 | 95*115*12 |
| 12*28*7～12 | 25*40*7～12 | 45*60*8～12 | 95*120*12 |
| 12*30*7～12 | 25*42*7～12 | 45*62*8～12 | 100*120*12 |
| 14*24*7～12 | 25*45*7～12 | 45*65*8～12 | 100*125*12 |
| 14*28*7～12 | 25*47*7～12 | 48*65*8～12 | 100*130*12 |
| 14*30*7～12 | 25*52*7～12 | 50*68*8～12 | 100*135*12 |
| 14*35*7～12 | 26*37*7～12 | 50*70*8～12 | 105*130*12 |
| 15*26*7～12 | 26*42*7～12 | 50*72*8～12 | 110*130*12 |
| 15*30*7～12 | 26*47*7～12 | 50*75*8～12 | 110*140*12 |
| 15*32*7～12 | 28*40*7～12 | 50*80*8～12 | 115*140*12 |
| 15*35*7～12 | 28*47*7～12 | 52*72*8～12 | 115*150*12 |
| 16*28*7～12 | 28*52*7～12 | 55*72*8～12 | 120*150*12 |
| 16*30*7～12 | 30*40*7～12 | 55*75*8～12 | 125*150*12 |
| 16*32*7～12 | 30*42*7～12 | 55*80*8～12 | 125*160*12 |
| 16*35*7～12 | 30*45*7～12 | 60*75*8～12 | 130*160*12 |
| 17*28*7～12 | 30*47*7～12 | 60*80*8～12 | YS25*42*10 |
| 17*30*7～12 | 30*50*7～12 | 60*85*8～12 | YS28*42*10 |
| 17*32*7～12 | 30*52*7～12 | 62*80*8～12 | YS35*56*12 |
| 17*35*7～12 | 32*45*8～12 | 65*80*8～12 | YS36*52*10 |
| 17*40*7～12 | 32*47*8～12 | 65*85*8～12 | YS40*56*10 |
| 18*30*7～12 | 32*52*8～12 | 65*90*10～12 | YS40*58*12 |
| 18*32*7～12 | 35*47*8～12 | 65*100*10～12 | YS40*52*10 |
| 18*35*7～12 | 35*50*8～12 | 68*90*10～12 | YS30*50*10 |
| 18*40*7～12 | 35*52*8～12 | 68*100*10～12 | YS35*56*10 |
| 20*30*7～12 | 35*55*8～12 | 70*90*10～12 | YS35*56*15 |
| 20*32*7～12 | 35*60*8～12 | 70*95*10～12 | YS40*58*15 |
|
■高度7～12之間高度不受限制 No limit for heitght from 7~12mm. ■若需要其他規格尺寸請與我們聯系。 Other specification, please contace us. |
|||
|
----------------------東晟密封件的分割線---------------------- |
|||
|
PTFE油封B型油封產品 聚四氟乙烯（PTFE）樹脂是具有優異的耐高低溫、耐化學腐蝕、耐老化 |
|
|
| 密封件作為密封配件之一，在工業生產行業中應用廣泛，且用量之大。有些企業都會儲備些常用的密封件以備不需之需。讓人擔心的事就是密封件保存環境，而東晟密封件告訴您……如何貯存密封件?如果密封件存儲不好的話，就會造成密封件大量浪費。下面具體看一下密封件都有哪些貯存條件，才能更好地保存密封件。 |
 |
|
一、避免高溫 密封件的存放室溫在30℃以下，避免密封件產生高溫老化；密封件必須避開強光照射，避免密封件被空氣中臭氧侵蝕或提早老化。各種密封其性能影響因素是不同的，如機械密封（填料密封等）影響因素有溫度、介質、磨損、所承受壓力等。
高效節能密封方案：四氟H型油封在液壓系統中的應用！
在海洋工程與工業液壓的嚴苛環境中，一種以聚四氟乙烯為核心材料的密封件正發揮著不可替代的作用。
四氟H型油封（dshmfcom dshmfqcom）是一種基于聚四氟乙烯（PTFE）與碳纖維復合材料的先進密封解決方案，專為苛刻工況設計。
其獨特的H型結構結合了動態密封與靜態密封的雙重優勢，適用于旋轉運動、軸用及孔用密封場景。
四氟H型油封的核心材料為PTFE與碳纖維復合材料。PTFE提供化學惰性、耐溫性及低摩擦系數，而碳纖維增強抗壓強度與尺寸穩定性。
這種組合使四氟H型油封在高壓、高速工況下仍能保持密封完整性。碳纖維的加入有效抑制了PTFE的冷流性，顯著提升了耐磨性能。
四氟H型油封的耐溫范圍寬廣，在零下六十度至兩百六十度之間物理性能穩定，避免了橡膠密封件在低溫脆化或高溫軟化的問題。
在耐介質性方面，四氟H型油封對液壓油、阻燃油、水、氣及微腐蝕性介質具有廣譜耐受性，尤其適合海水管道中鹽霧環境的長期密封需求。
其動態密封效能表現突出，非對稱唇口設計在旋轉運動中形成自緊效應，即使軸偏心或跳動仍能維持密封面貼合，降低泄漏風險。
四氟H型油封的低摩擦特性有助于減少能耗，同時其耐高溫性適應蒸汽環境的熱沖擊。
在海洋工程領域，四氟H型油封憑借耐高壓與耐腐蝕特性，成為深海探測設備、海水泵軸密封的理想選擇。
某汽輪機廠的應用案例顯示，使用四氟H型油封后，蒸汽泄漏率從百分之五降至千分之二，顯著提升了設備運行效率。
在工業液壓系統中，四氟H型油封適用于高壓油缸的軸用密封，其碳纖維增強結構可抵抗壓力波動導致的擠出變形。
安裝四氟H型油封時需確保軸面光潔度，避免毛刺損傷密封唇。建議預涂潤滑脂以減少啟動摩擦。
定期檢查密封唇磨損情況，若發現硬化或裂紋需及時更換。其模塊化設計支持快速拆裝，有助于降低設備停機時間。
四氟H型油封的維護周期較傳統密封件有所延長，在適宜工況下可連續運行多年而不需更換。
隨著材料改性技術的進步，四氟H型油封正朝著納米增強方向發展，未來或通過添加二硫化鉬等固體潤滑劑進一步降低摩擦系數。
材料科技的創新將推動四氟H型油封適應更廣闊的應用領域，包括更高壓力與更高速度的工況環境。
聚四氟乙烯復合材料的持續優化，為四氟H型油封在更苛刻條件下的應用提供了可能。
隨著材料科技的持續進步，四氟H型油封憑借其耐高低溫、耐化學腐蝕與低摩擦系數的特性，正在不斷擴展其應用邊界。
從海洋工程到能源裝備，四氟H型油封的材料優勢與結構設計，為現代工業面臨的密封挑戰提供了切實可行的解決方案。
東晟密封件（dshmf.com dshmfqcom）創立于1992年，32年來專注密封技術創新，組建10+余人博士團隊，打造行業先行檢測中心，配備數十臺高速高效的生產設備。公司通過ISO9001、IATF等認證，擁有10+余項國家專俐，研發235種+材料配方、1725種+選型方案，庫存產品超100萬+件、10萬+型號規格。作為中國密封行業先行企業，東晟為三一重工、中石油、比亞迪、格力等倁名企業提供密封系統解決方案，以"東晟智造，密封可靠"為理念，持續攻克技術難題，助力中國工業發展。
相關標準與規范
1、再生碳纖維聚四氟乙烯耐磨復合材料
T/CACE 078—2023 中國循環經濟協會（團體標準）
為碳纖維增強PTFE復合材料提供了技術規范，這與文中提到的四氟H型油封核心材料直接相關。
2、碳化纖維/聚四氟乙烯編織填料 JB/T 8560-2013
工業和信息化部（行業標準）
規范了碳化纖維/聚四氟乙烯編織填料的生產，佐證了PTFE與碳纖維復合使用是成熟技術方案。
3、塑料襯里壓力容器試驗方法 第3部分：耐高溫檢驗
GB/T 23711.3-2019 國家市場監督管理總局、國家標準化管理委員會（國家標準）
明確了聚四氟乙烯（PTFE） 可用于壓力容器襯里，并需要接受耐高溫檢驗，支撐了文中關于材料耐溫性的論述。
4、航空航天用聚四氟乙烯密封材料
T/CMES 24022-2024 中國機械工程學會（團體標準）
證明了PTFE密封材料已應用于航空航天等高要求領域，間接支撐了文中所述四氟H型油封的性能水準。
|
|
|
注：各種密封其性能影響因素是不同的，如機械密封（填料密封等）影響因素有溫度、介質、磨損、所承受壓力等。 |
|
