您當前的位置：首頁 -> 產品中心
階梯組合封DSJ
- 壓力≤(MPa)：60
- 速度≤(m/s)：15
- 溫度℃：-45 ... +200
- 材料：NBR/PTFE FKM
- 介質：液壓油、阻燃液、水、氣
- 應用：液壓設備,標準油缸,機床,注射機,油壓機
- 訂購熱線：400-0087-996
產品詳情
| 技術參數> Technical Data | ||||
|
壓力> Pressure[Mpa] |
溫度> Temperature(℃>) |
速度 Sliding speed(m/s) |
介質> Medium |
|
|
標準產品 tandard |
60 | -45 ... +200 | 15 |
液壓油、阻燃油、水、氣 Mineral oil based hydraulic fluids,barely flammable hydraulic fluids, water,air and others. |
| 材料Material |
設計標準或互換件 Standard or can fit the groove |
|||
| 0圈 0-ring | 滑環 Slide ring | ISO 7425/2 | ||
| 標準件Standard | NBR |
PTFE-青銅 PTFE-Bronze |
GB_T 15242.3 | |
|
特殊Special (on request) |
FKM |
PTFE-碳纖維 PTFE-carbon |
RS13/RS11/RS15, GS55013/GS55011/GS55015 | |
| 工作壓力Pressure | 160bar | 250bar | 400bar | |||||||
| 大擠出間隙Max Gap E | E≤0.6mm | E≤0.4mm | E≤0.2mm | |||||||
訂貨范例 Order Example for standard version:
軸徑 Diameter d=80mm
訂貨號 Order Code DSJ 80*95.1*6.3

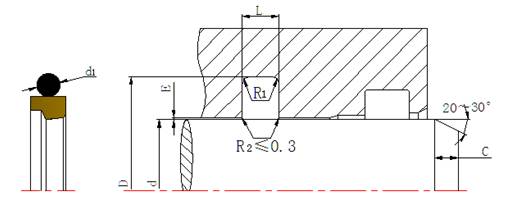

Installation Dimension table based on Metric Size
公制溝槽尺寸
| 軸徑d h9 | 溝槽底徑D H9 | 槽寬L +0.2 | 0型圈線徑d1 | C≥ | R1≤ |
| 4~18 | d+4.9 | 2.2 | 1.8 | 2 | 0.4 |
| 8~25 | d+7.3 | 3.2 | 2.65 | 2 | 0.4 |
| 19~150 | d+10.7 | 4.2 | 3.55 | 3 | 0.8 |
| 38~250 | d+15.1 | 6.3 | 5.3 | 5 | 1.2 |
| 50~255 | d+20.5 | 8.1 | 7 | 7.5 | 1.6 |
| 250~700 | d+24 | 8.1 | 7 | 8 | 1.6 |
| 650~1500 | d+27.3 | 9.5 | 8.6 | 8.5 | 2 |
| 1000~1500 | d+38 | 13.8 | 12 | 8.5 | 2 |
