重載軸用組合密封圈SPN
- 代碼：重載軸用組合密封圈SPN
- 壓力≤(MPa)：35
- 速度≤(m/s)：1.5
- 溫度℃：-40/+160
- 材料：PTFE/NBR /FKM
- 介質：液壓油、阻燃液、水、氣
- 應用：挖掘機,標準油缸,移動式液壓設備,油壓機
- 訂購熱線：400-0087-996
|
- 挖掘機密封圈,聚四氟乙烯密封件,工程機械行業專用密封圈,油缸、氣缸行業專用密封件圈 重載軸用組合密封圈SPN
|
 |
|

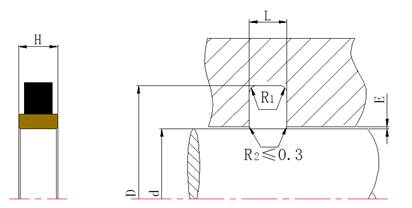

重載軸用組合密封圈SPN截面結構圖 - 挖掘機密封圈,聚四氟乙烯密封件,工程機械行業專用密封圈,油缸、氣缸行業專用密封件圈 |
 |
| 密封件材料及密封件作用說明 |
密封件是防止流體或固體微粒從相鄰結合面間泄漏以及防止外界雜質如灰塵與水分等侵入機器設備內部的零部件的材料或零件。密封件的存放室溫在30℃以下，避免密封件產生高溫老化。 |
|
技術參數 Technical Data |
|||||||||||||||
| 壓力Pressure[Mpa] | 溫度Temperature(℃) | 速度Sliding speed(m/s) | 介質Medium | ||||||||||||
| 標準產品Standard | 35 | -40/+160 | 1.5 |
液壓油、阻燃液、水、氣 Minderal oil based hydraulic fluids, barely flammable hydraulic fluids,water,air and others. |
|||||||||||
|
材料 Material |
設計標準或互換 Standard or can fit the groove |
||||||||||||
| 彈性體Elastomer | 滑環slide ring | 設計選用時可參考：NOK密封(NOK公司)SPN系列標準。 以上資料僅供參考 | |||||||||||
| 標準設計Standard | NBR |
PTFE-青銅 PTFE-Bronze |
|||||||||||
|
特殊Standard (on request) |
FKM |
PTFE-碳纖維 PTFE-carbon |
|||||||||||
|
工作壓力 pressure |
160bar | 250bar | 400bar | ||||||||||
|
擠出間隙 Max Gap E |
E≤0.6mm | E≤0.4mm | E≤0.2mm | ||||||||||
訂貨范例 Order Example for standard version:
軸徑 Diameter d=100mm
訂貨號 Order Code HBTS 100*115.5*6.3
Installation Dimension table based on Metric Size
公制溝槽尺寸
| 軸徑 d f8 | 溝槽底徑 D +0.2 | L +0.2 | H | R1≤ | |||||||||
| 18~31.5 | d+9 | 4.5 | 4.3 | 0.8 | |||||||||
| 40~80 | d+13 | 7.5 | 7.3 | 1.2 | |||||||||
| 90~140 | d+13.4 | 7.5 | 7.3 | 1.2 | |||||||||
密封件作為密封配件之一，在工業生產行業中應用廣泛，且用量之大。有些企業都會儲備些常用的密封件以備不需之需。讓人擔心的事就是密封件保存環境，而東晟密封件告訴您……如何貯存密封件?如果密封件存儲不好的話，就會造成密封件大量浪費。下面具體看一下密封件都有哪些貯存條件，才能更好地保存密封件。
一、避免高溫
密封件必須避開強光照射，避免密封件被空氣中臭氧侵蝕或提早老化。各種密封其性能影響因素是不同的，如機械密封（填料密封等）影響因素有溫度、介質、磨損、所承受壓力等。
注：各種密封其性能影響因素是不同的，如機械密封（填料密封等）影響因素有溫度、介質、磨損、所承受壓力等。
|

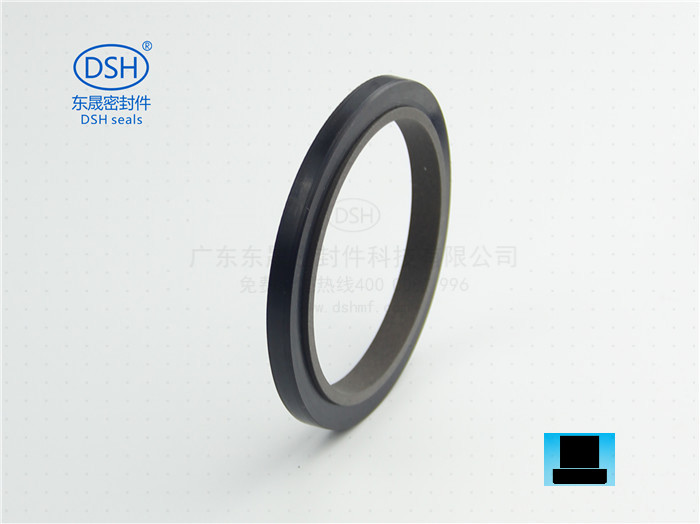

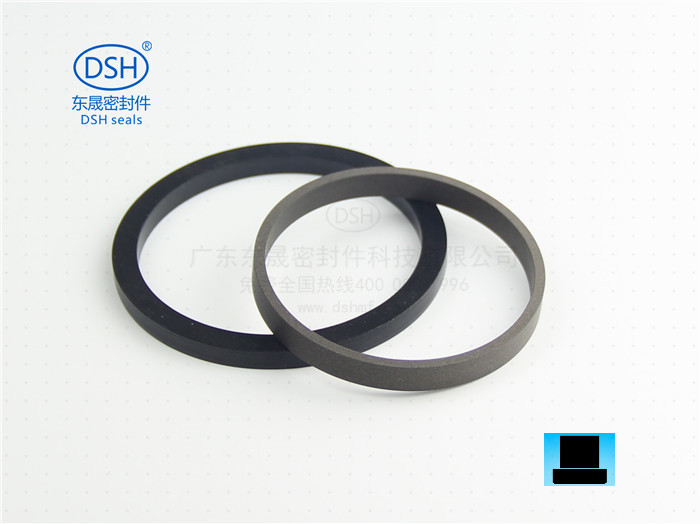

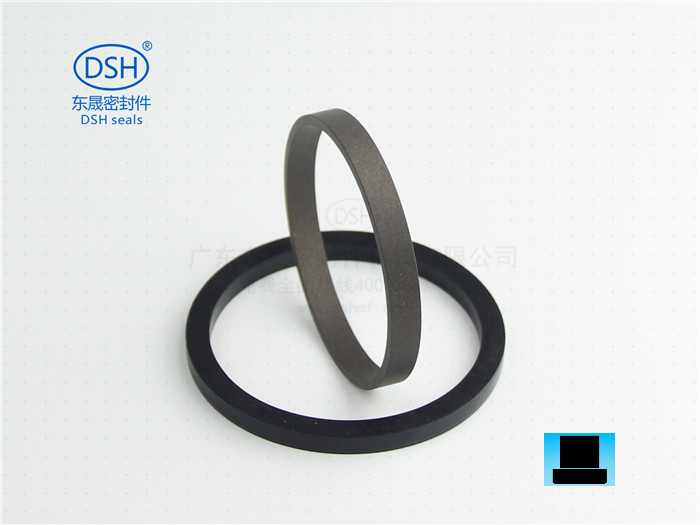

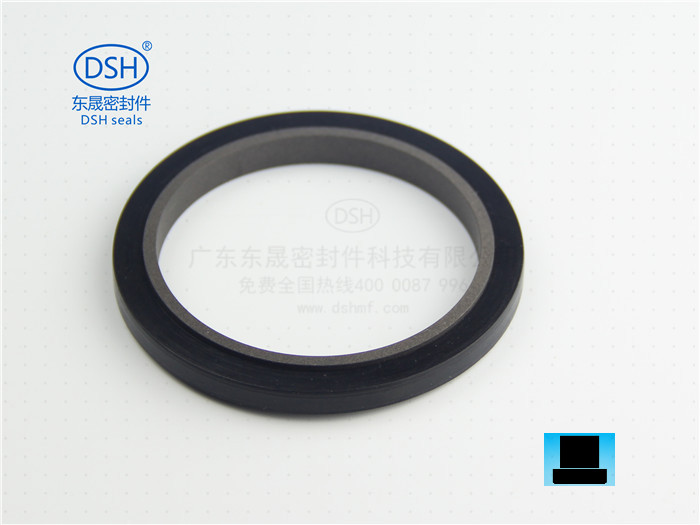

重載軸用組合密封圈SPN產品展示 挖掘機密封圈,聚四氟乙烯密封件,工程機械行業專用密封圈,油缸、氣缸行業專用密封件圈 |
|
|
