Y型密封圈作為液壓和氣動系統的核心密封元件，其失效可能導致設備泄漏、效率下降甚至安全事故。本文將深度解析六大典型失效原因，并附關鍵數據對比表，幫助工程技術人員快速定位問題。

一、材料老化與化學腐蝕

Y型密封圈的材料選擇直接影響其耐介質性能。丁腈橡膠（NBR）在80℃以上會出現硬化龜裂，氟橡膠（FKM）雖可耐受200℃高溫，但在酯類溶劑中易溶脹68。實驗室數據顯示：Y型密封圈在10%硫酸溶液中浸泡72小時后，丁腈橡膠體積膨脹率達18%，而氟橡膠僅膨脹3%。

?關鍵數據對比?：

二、結構設計缺陷

Y型密封圈的唇口角度直接影響密封效果。實測表明：當唇口夾角從90°優化至75°時，密封接觸壓力提高32%，但過小的角度（<60°）會導致安裝阻力增加50%37。某液壓缸案例顯示：采用標準HG4-335-66規格的Y型密封圈，在25MPa壓力下出現根部撕裂，改用加強型結構后使用壽命延長3倍。

三、安裝參數失準

Y型密封圈安裝溝槽尺寸誤差超過±0.1mm即可能引發早期失效。統計顯示：45%的Y型密封圈失效案例與溝槽深度偏差相關。以Φ50mm軸徑為例：

四、工況條件超標

Y型密封圈在脈動壓力下的失效概率是恒定壓力的7.8倍。某工程機械測試數據顯示：當系統壓力從20MPa波動至35MPa時，Y型密封圈使用壽命從2000小時驟降至400小時。溫度突變更危險——150℃→20℃的驟冷試驗中，70%樣品出現永久性變形。

五、摩擦磨損異常

Y型密封圈唇口接觸寬度應控制在0.2-0.5mm。摩擦學測試表明：表面粗糙度Ra值從0.4μm降至0.1μm時，摩擦扭矩降低40%，但過度拋光（Ra<0.05μm）會導致潤滑膜難以形成。典型案例：某注塑機液壓缸因活塞桿表面劃傷（Ra=1.6μm），導致Y型密封圈月磨損量達0.3mm。

六、介質污染侵蝕

固體顆粒污染是Y型密封圈的天敵。實驗證實：液壓油中5μm以上顆粒濃度超過NAS 8級時，Y型密封圈磨損速率加快5倍。水分含量超標同樣危險——當油液含水量＞0.1%時，聚氨酯材質的Y型密封圈會在6個月內完全水解。

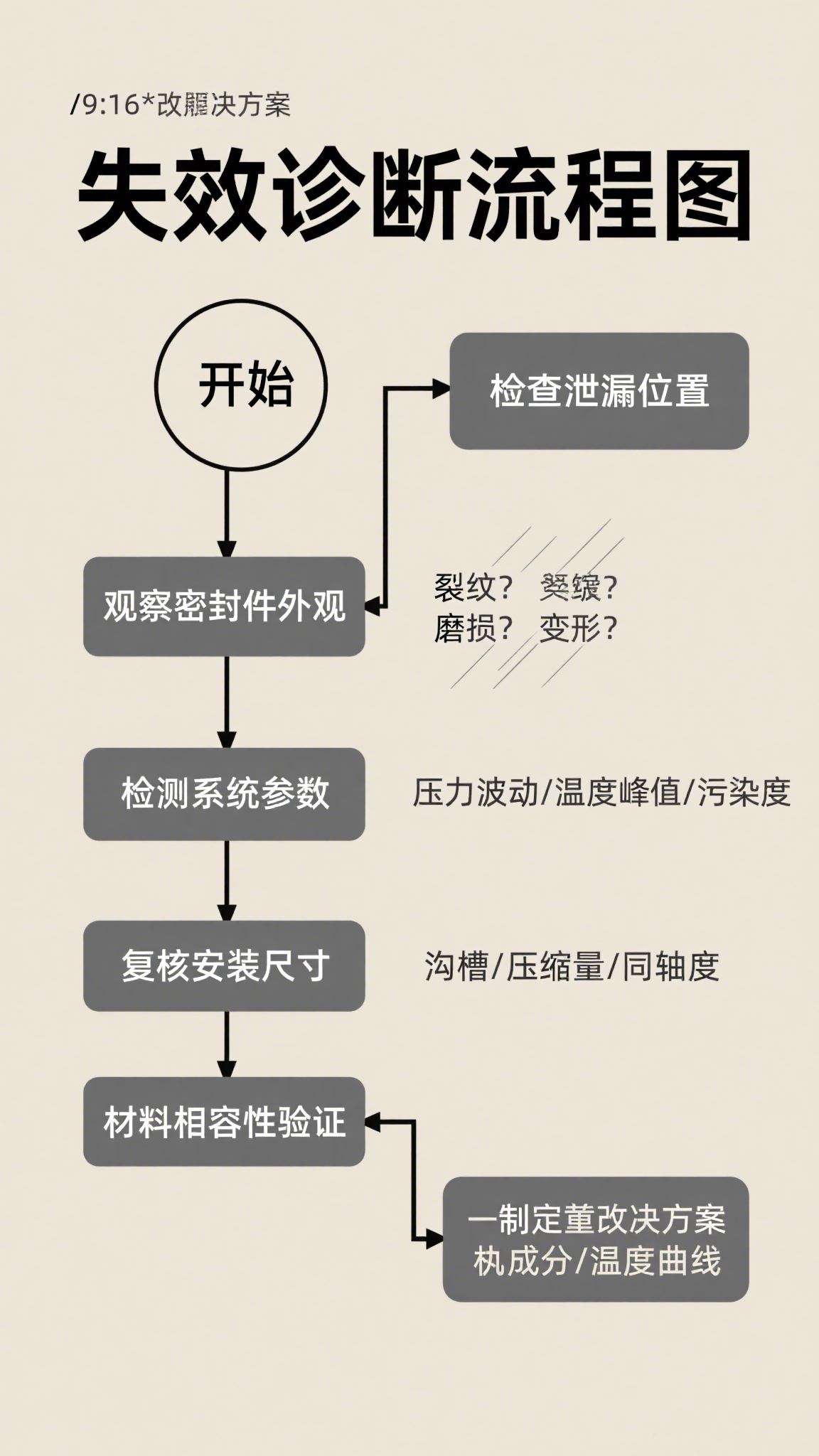

失效診斷流程圖

通過系統化分析Y型密封圈失效機理，結合具體工況選擇適配的材質、優化結構參數、嚴格控制安裝質量，可有效提升設備密封可靠性。建議每500工作小時進行密封狀態檢測，建立預防性維護體系，將故障率降低60%以上。

攝/撰/排/設:曹丘仁旭

以上內容如有雷同請即聯系本站長，即刻下線內容！

以上所有內容僅供參考不作實際之用！
