異型同軸密封件DTDI具有復合作用的“8”型密封圈（二）
來源：東莞市東晟密封件科技有限公司更新時間：2016-02-14
異型同軸密封件是由一個異形態的氟橡膠密封件和一個異形態的聚四氟乙烯的密封圈組合而成的。
異型同軸密封件利用橡膠圈的良好彈性變形性能，通過其預壓縮.力使滑環緊貼在密封偶合向上起密封作用；與密封面接觸并有相對運動的是摩擦系數小、抗粘著能力強的填充聚四氟乙烯環。
在液壓系統及氣動系統中，我們最常見的密封有O型圈、Y型圈與V形圈。下面東晟君以這三種不同截面的密封 簡單講解這具有復合作用的密封形式特點吧。
異型同軸密封件DTDI

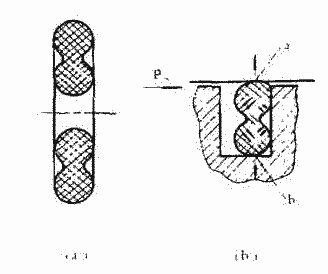

“8”型密封圈——這種形式的密封圈主要用于移動副中孔的密封，也可用于移動副中軸的密封。其合力產生的向上和向下的分力基本相等。其受力情況如B圖。
“8”型密封圈中的異形同軸密封件
“8”型密封圈的模具設計和加工比“Z”形圈要簡單些，近乎于O型圈的加方法相近，徑向尺寸較大，裝拆時需用專用導套。也可以根據需求不同設計成“∞”形圈。
