一、y型密封圈“唇口尺寸”的結構優化有哪些？

東晟密封件中的機械部標準孔用Y型圈YxD的壓力工作一般在40mpa，其工況介質狀況有液壓油、阻燃液、水、氣。應用環境有標準油缸、機床以及油壓機等。y型密封圈安裝之后，其唇嘴密封位置和接觸桌面有一定的偏盈量，出現默認密封力，達到密封效果。密封圈唇口和運動接觸面之間的摩擦力因為過盈率增加，唇嘴磨損，密封圈壽命縮短。盈量偏小時，密封圈唇口和運動接觸面之間的預緊力小，密封效果不理想，甚至不符合超超高壓密封。工作壓力較小時，密封圈產品是有不壓狀態下用，此時的密封力僅為密封唇嘴和運動接觸面的接觸預緊力；壓力較高時，不僅要考慮密封唇嘴的偏盈尺寸，而且要考慮其相應增加的厚度尺寸，以便提高密封唇嘴的抗彎曲會力。y型密封圈的密封唇嘴可應用沖壓成型或機械切割方法成型。唇嘴尺寸較小或者尺寸特別大時，一般應用沖壓成型。應用切削加工方法切削唇嘴時，需要專門胎具，且多一道工序，生產周期較長。

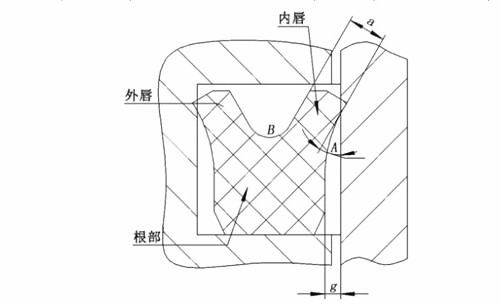

二、如何優化y型密封圈的“內、外唇口”及缸體夾角？

內唇和活塞外唇和缸體夾角的大小直接意義著密封唇嘴和其相應接觸面的接觸面積的大小。夾角越大，密封唇嘴和其相應接觸面的接觸面積越小，這給低壓密封效果意義不大，但給較高壓密封效果要有意義。當夾角較小時，密封唇嘴和其運動接觸面的接觸面積較大，隨著工作壓力的增加，密封唇嘴因擴展而出現的偏盈力增加，有利于密封，但要增加摩擦力，接觸面磨損加劇，影響密封圈產品的使用壽命。有符合工作壓力的要求下，選擇適合的角度值，會得到好的密封效果，并會有效果延長密封件結構的壽命狀況。

三、如何優化y型密封圈的唇部頂角與根部大小狀況呢？

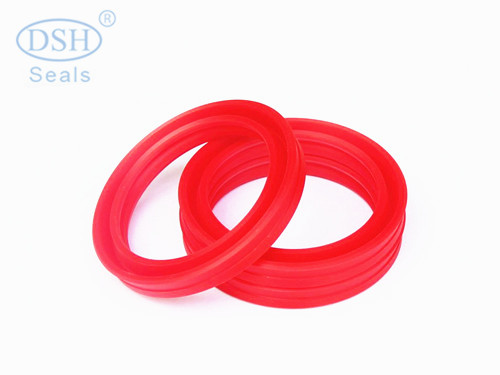

DSH密封圈頂角更大，受壓會唇嘴密封位置更易引起較大彈性變形，由此引起的開始密封力量也就更大，這對低壓密封比較適合;隨著工作壓力量的不斷擴大，頂角應該適度縮小，可以增強密封唇嘴的抗壓能力量。

然而密封圈根部大小狀況，y型密封圈受壓會，其根部形狀會有縮小變形，導致寬度大小增大，高度縮小，工作壓力量不同會，密封圈根部寬度距缸體或活塞間隙取值大小與其使用壽命密切相關。若擠出間隙對于工作壓力量來說取值過大，密封件根部可以能因自身受壓而損壞。除此之外，在一些壓力非常高密封場合，即使擠出間距的選較為合理，但也很難保證根部材料不受損傷。為使密封圈能夠承受較打工作壓力，可以為其根部漲支持環，支持環要選摩擦系數較小的PTFE材質。
