骨架油封型號代表的意思什么? | 東晟密封
來源：東莞市東晟密封件科技有限公司更新時間：2015-11-06
骨架油封的型號中包含了軸徑（內徑）、外徑及高度（厚度），這些尺寸的大小公差嚴重的會機械的使用壽命,小到這型號的尺寸或大或小，所以用戶在選購和使用中可能還會有些難度，相信“骨架油封型號代表的意思什么”這個問題困惱了很多用戶。

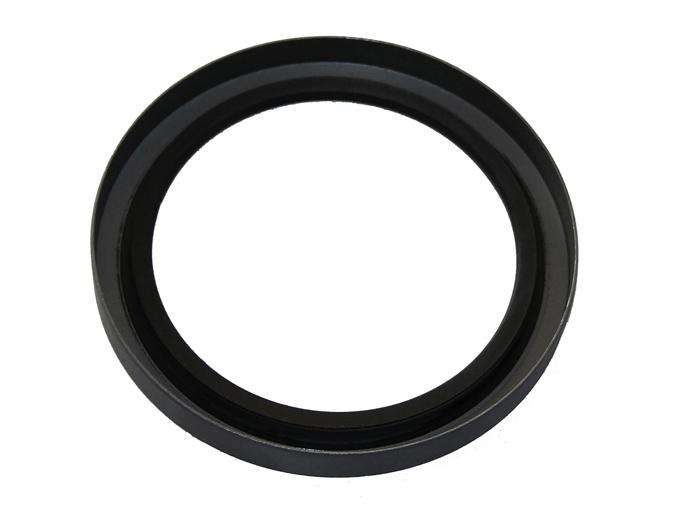

骨架油封
骨架油封是油封的典型代表，一般說的油封即指的是骨架油封。油封的作用一般就是將傳動部件中需要潤滑的部件與出力部件隔離，不至于讓潤滑油滲漏。骨架就如同混凝土構件里面的鋼筋，起到加強的作用，并使油封能保持形狀及張力。按結構形式可分單唇骨架油封和雙唇骨架油封。雙唇骨架油封的副唇起防塵作用，防止外界的灰塵，雜質等進入機器內部。按骨架型式可分為內包骨架油封，外露骨架油封和裝配式油封。按工作條件可分為旋轉骨架油封和往返式骨架油封。
骨架油封規格主要的參數有：內徑、外徑、高度；它們的單位為毫米；主要組成材料為丁腈橡膠（NBR)。從圖中我們可以看出內徑：內圓的直徑稱為內徑；外徑：包括壁厚度在內的管子或容器的外緣直徑；高度：從骨架油封的底部到頂端的距離。骨架油封型號具體信息有：
序號1：內徑（mm）：10；外徑（mm）：25；高度（mm）：10；
序號2：內徑（mm）：12；外徑（mm）：25；高度（mm）：10；
序號3：內徑（mm）：14；外徑（mm）：30；高度（mm）：10；
序號4：內徑（mm）：15；外徑（mm）：30；高度（mm）：10；
骨架油封www.yhinjso.cn
